Expansor GPIO Dual Shield Raspberry Pi Pico 2x20 Headers

Olvídate de sacrificar la mitad de la protoboard cada vez que quieres conectar dos cosas a tu Pico. Montado en el canal central de una tableta de pruebas, el Pico te deja una sola fila de contactos por lado, y en cuanto necesitas un segundo módulo se acabó el espacio. Esta placa te devuelve los 40 pines completos, dos veces, con el nombre de cada señal impreso al lado.

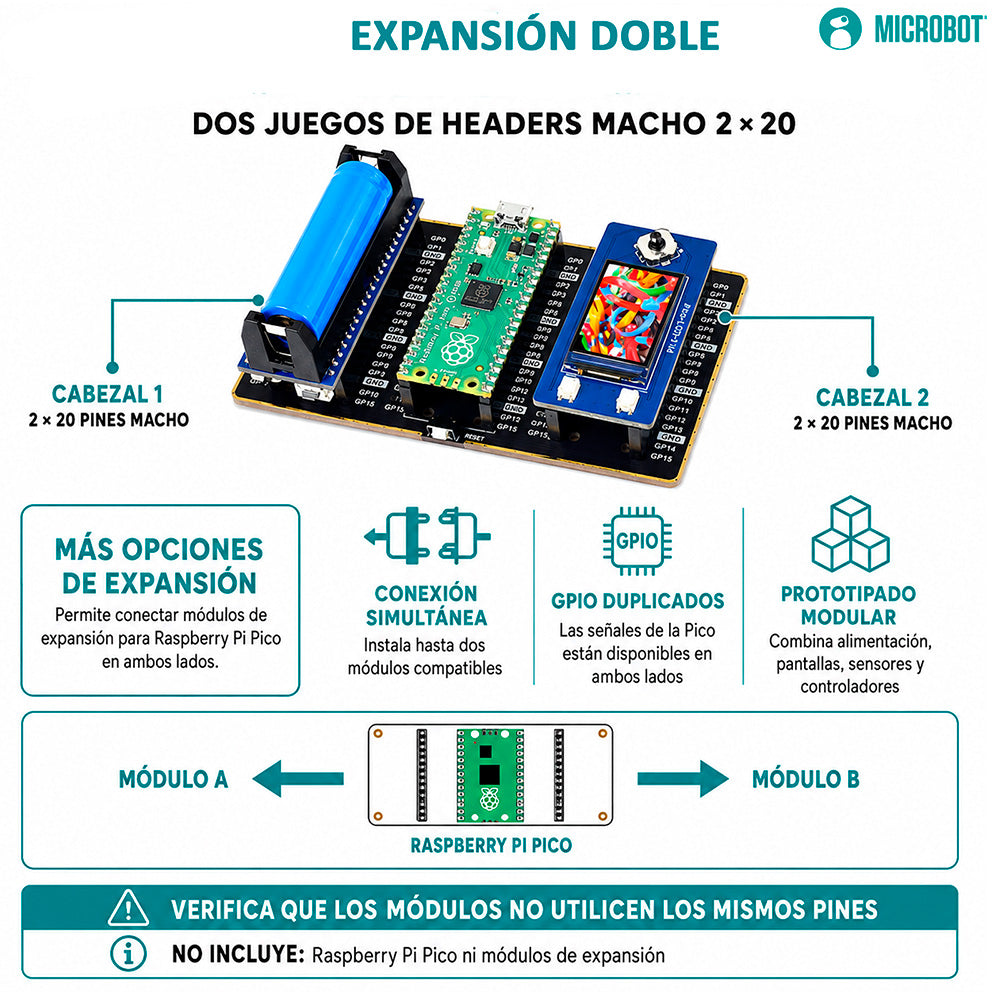

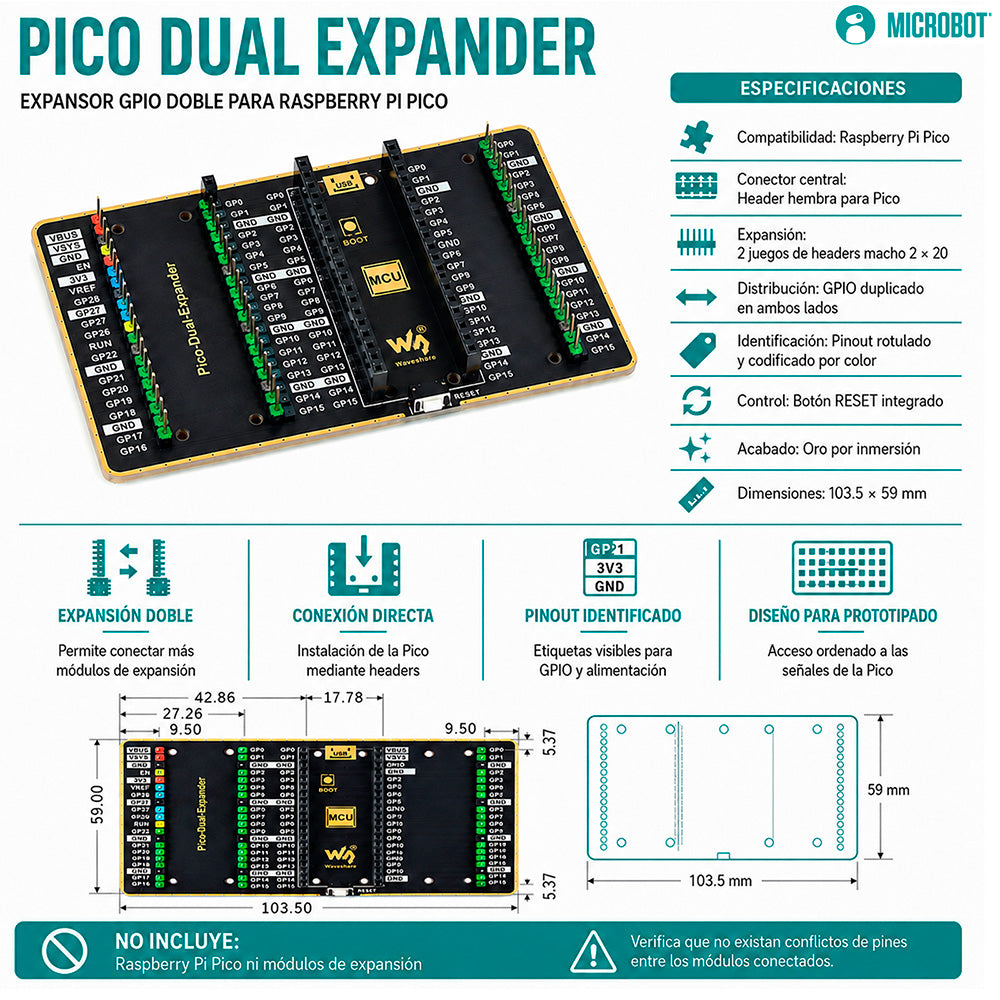

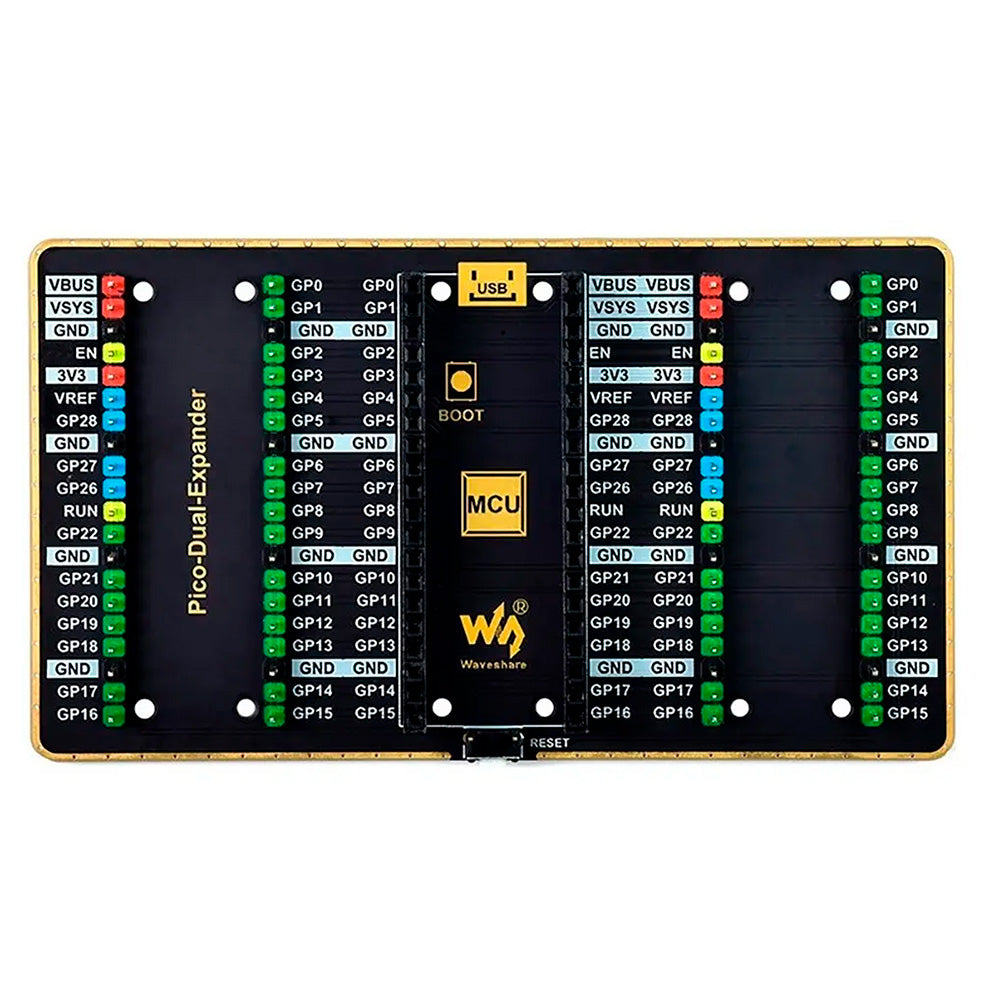

Placa de expansión pasiva para Raspberry Pi Pico. Header hembra central de 2x20 con paso de 2.54 mm que aloja el Pico, y dos juegos de header macho de 2x20 que replican íntegramente su asignación de pines. Sin componentes activos, sin alimentación propia y sin electrónica intermedia: la placa no regula, no convierte niveles y no protege — cada pin queda conectado a su equivalente del Pico. El pinout está serigrafiado sobre la placa y el acabado de los contactos es oro por inmersión. Compatible por geometría con Pico, Pico H, Pico W, Pico WH, Pico 2 y Pico 2 W, que comparten el mismo footprint.

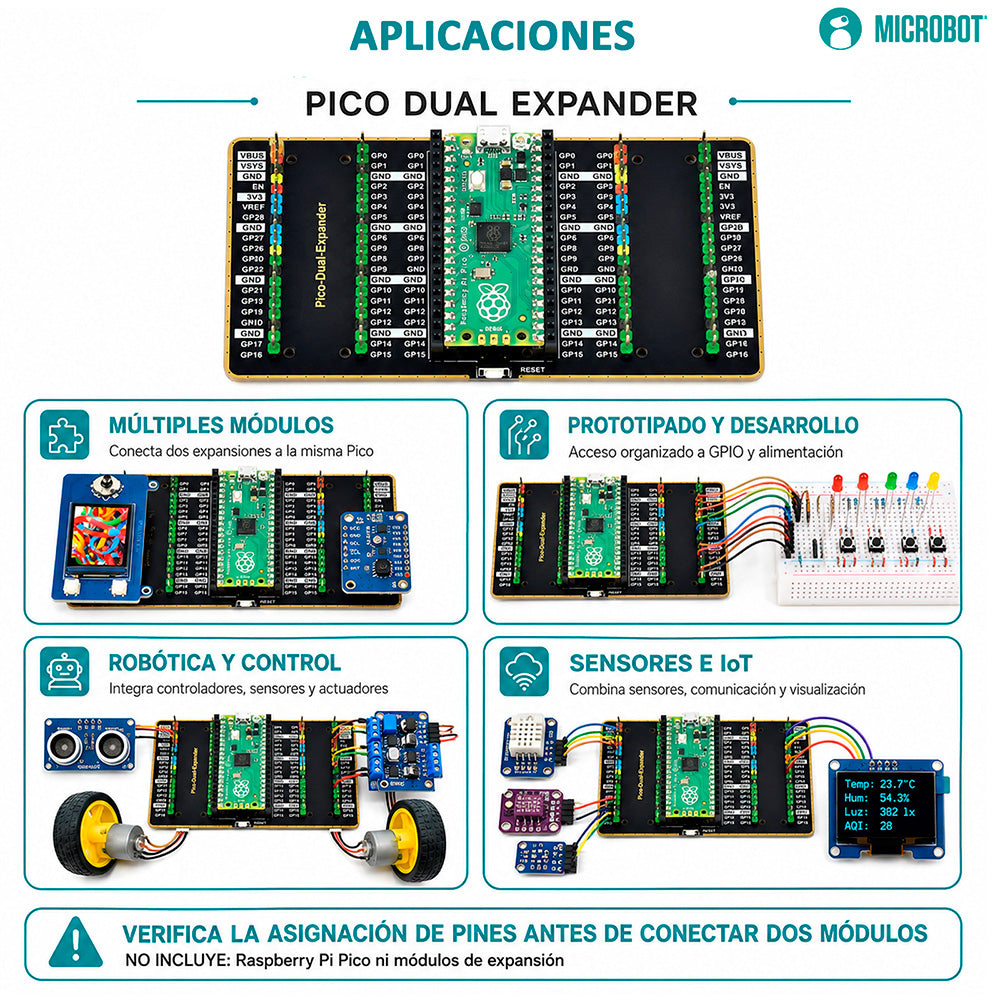

Sirve cuando el prototipo dejó de caber en la protoboard: un datalogger que necesita módulo de reloj y de almacenamiento al mismo tiempo, un nodo que combina radio y sensores, un banco de pruebas donde vas a cambiar de módulo veinte veces y no quieres recablear. Y una nota de honestidad que ningún distribuidor pone al frente: los GPIO del Pico trabajan a 3.3 V y no toleran 5 V. Esta placa no cambia eso, te acerca los pines, no te protege de ellos. Si vas a conectar instrumentación de 5 V o de 24 V, pídenos el convertidor de nivel junto con la placa.

NOTA: No incluye Raspberry Pi Pico.

INCLUYE

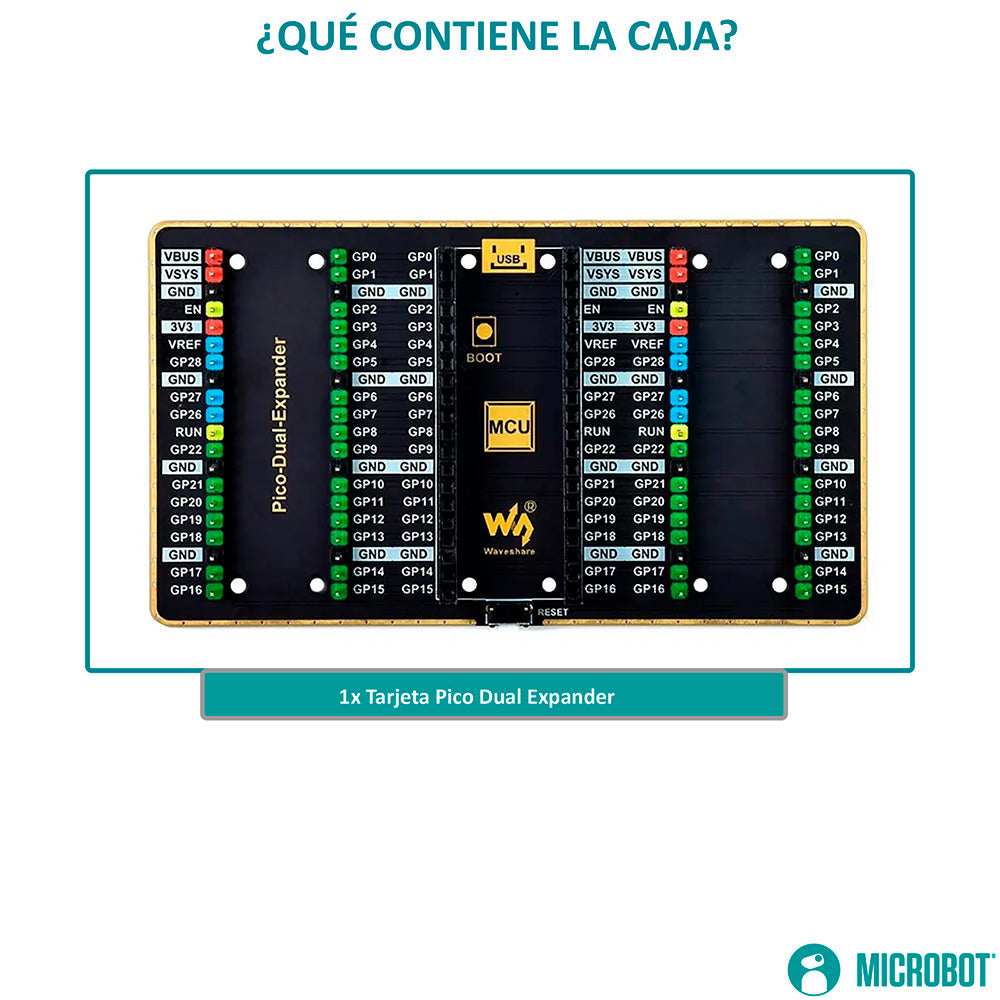

• 1x Placa de expansión dual para Raspberry Pi Pico, con header hembra central de 2x20

NO incluye:

• Raspberry Pi Pico. Se vende por separado, en cualquiera de sus variantes.
• Tiras de headers macho para tu Pico. Si tu Pico no los trae soldados de fábrica, los necesitas.
• Cable micro-USB.
•  Módulos de expansión. Los headers quedan libres para lo que tú conectes.

ESPECIFICACIONES

PREGUNTAS

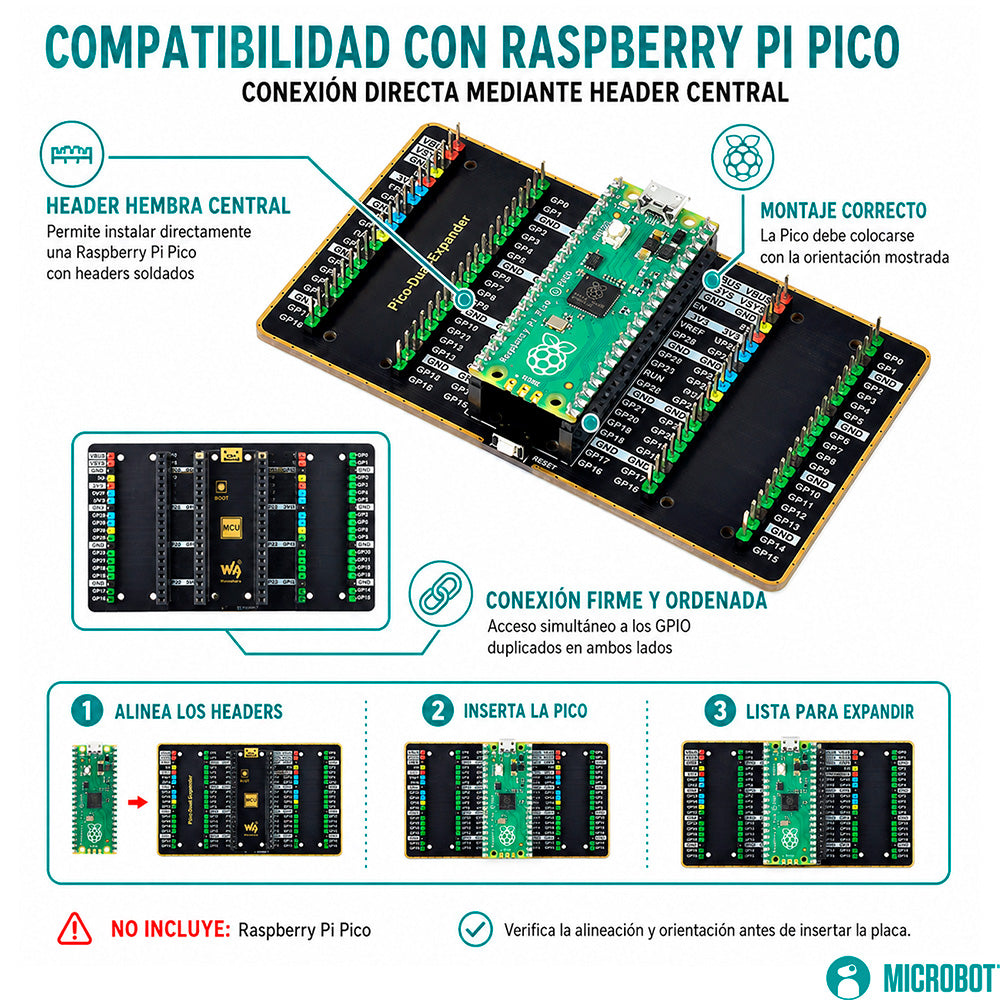

¿Mi Pico entra directo o tengo que soldar?

Depende de si tu Pico trae headers. Las versiones H y WH, y el Pico 2 «with headers», ya vienen con los pines macho soldados de fábrica y entran directo. Las versiones lisas —Pico, Pico W, Pico 2— no: hay que soldarles tiras de headers macho de 2x20 antes. Es la duda número uno de este producto y por eso está también arriba, en los highlights.

¿Sirve para mi Raspberry Pi 4 o Pi 5?

No. Es una placa específica del Raspberry Pi Pico: el conector y la geometría son los del Pico, no los del conector de 40 pines de las placas Raspberry Pi de tamaño completo. Para sacar el GPIO de un Pi 4 o un Pi 5 lo que necesitas es un HAT de borneras — pregúntanos y te decimos cuál.

Si conecto dos módulos, ¿tengo el doble de pines?

No. Los dos juegos de headers son una réplica de los mismos 40 pines del Pico, no pines adicionales. Ganas acceso físico simultáneo, que es lo que la protoboard no te da, pero los dos módulos comparten las mismas señales: si ambos ocupan el mismo GPIO o la misma dirección I2C, van a chocar.

¿Puedo conectarle sensores de 5 V?

No directamente. Los GPIO del Pico trabajan a 3.3 V y no son tolerantes a 5 V, y esta placa es pasiva: pasa la señal tal cual, sin convertir nada. Para instrumentación de 5 V o de 24 V necesitas un convertidor de nivel lógico bidireccional en medio. Te lo cotizamos junto con la placa.
