Tarjeta Raspberry Pi Pico Original RP2040 Sin Headers MCU

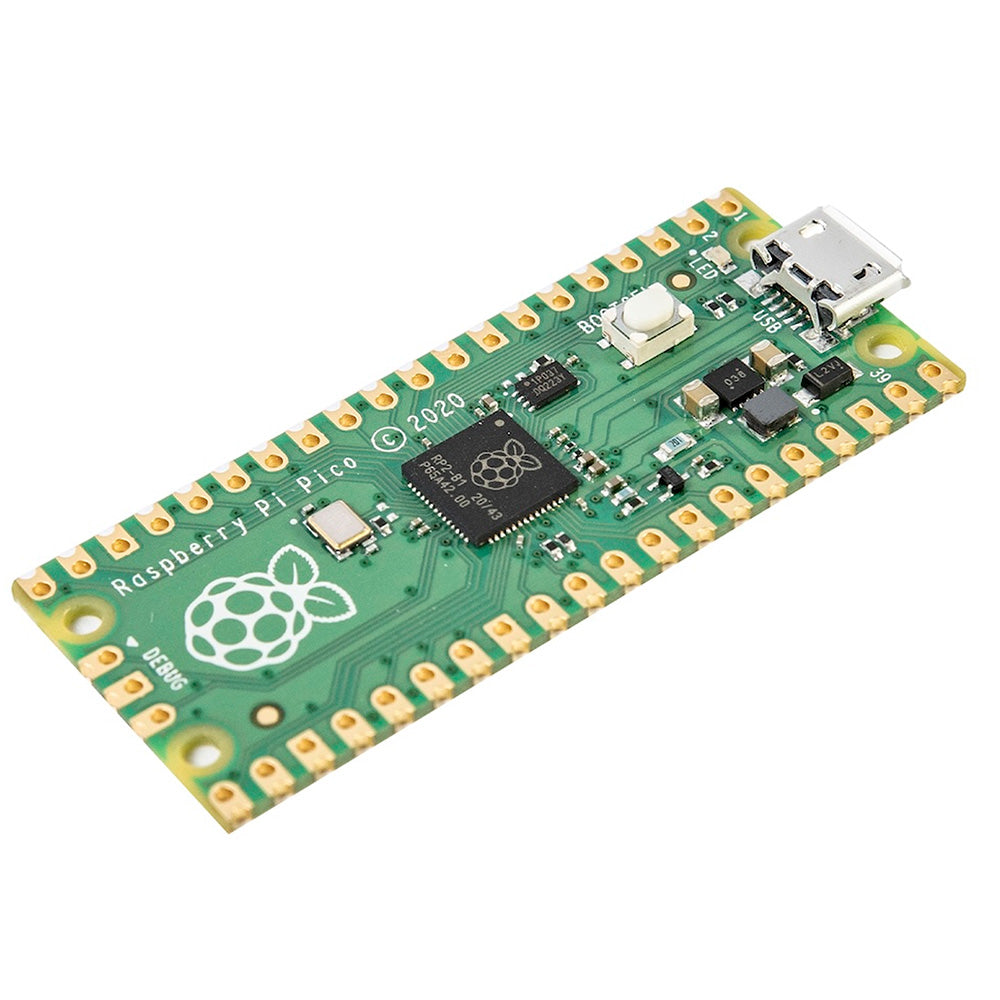

Cuando tu diseño pasa de prototipo a producción, los headers estorban. Esta es la Raspberry Pi Pico pelada: la misma placa, sin las tiras soldadas, con el borde castellado libre para que la montes directo sobre tu tarjeta portadora y la pases por el horno de reflow como un módulo más de tu BOM.

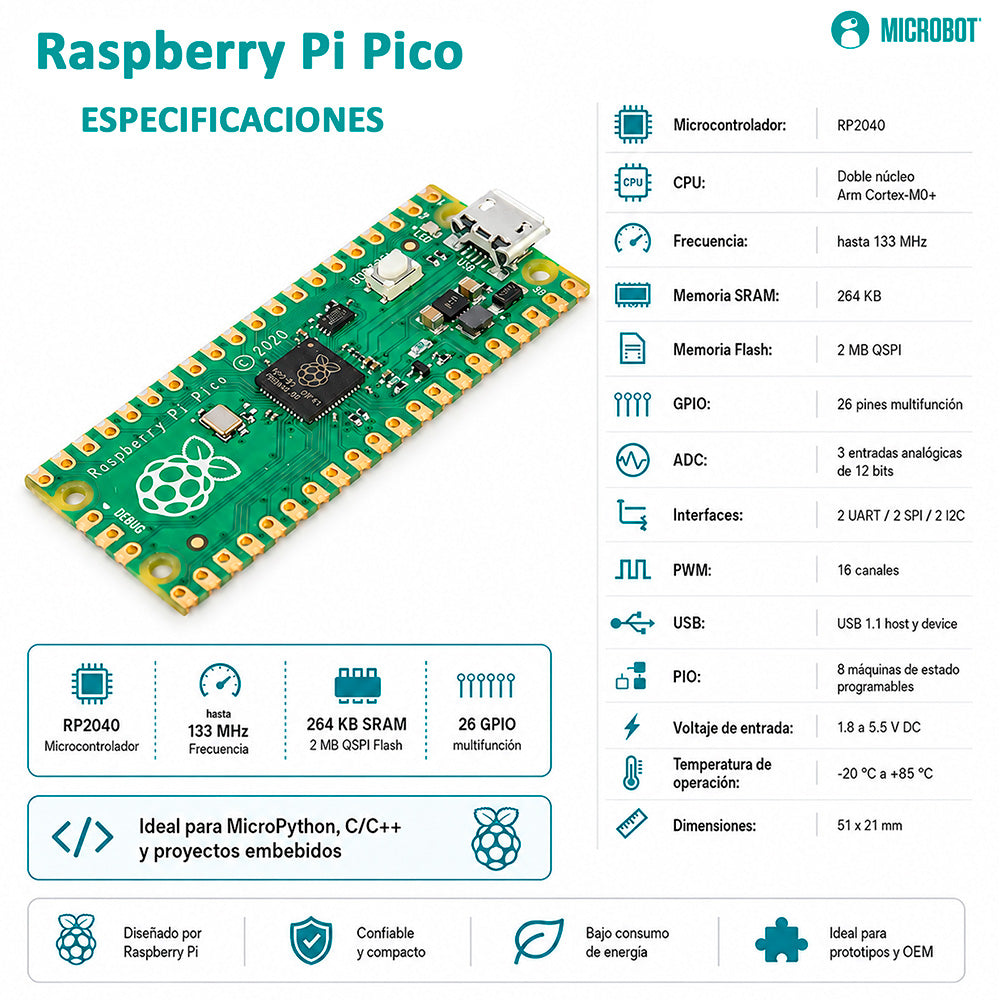

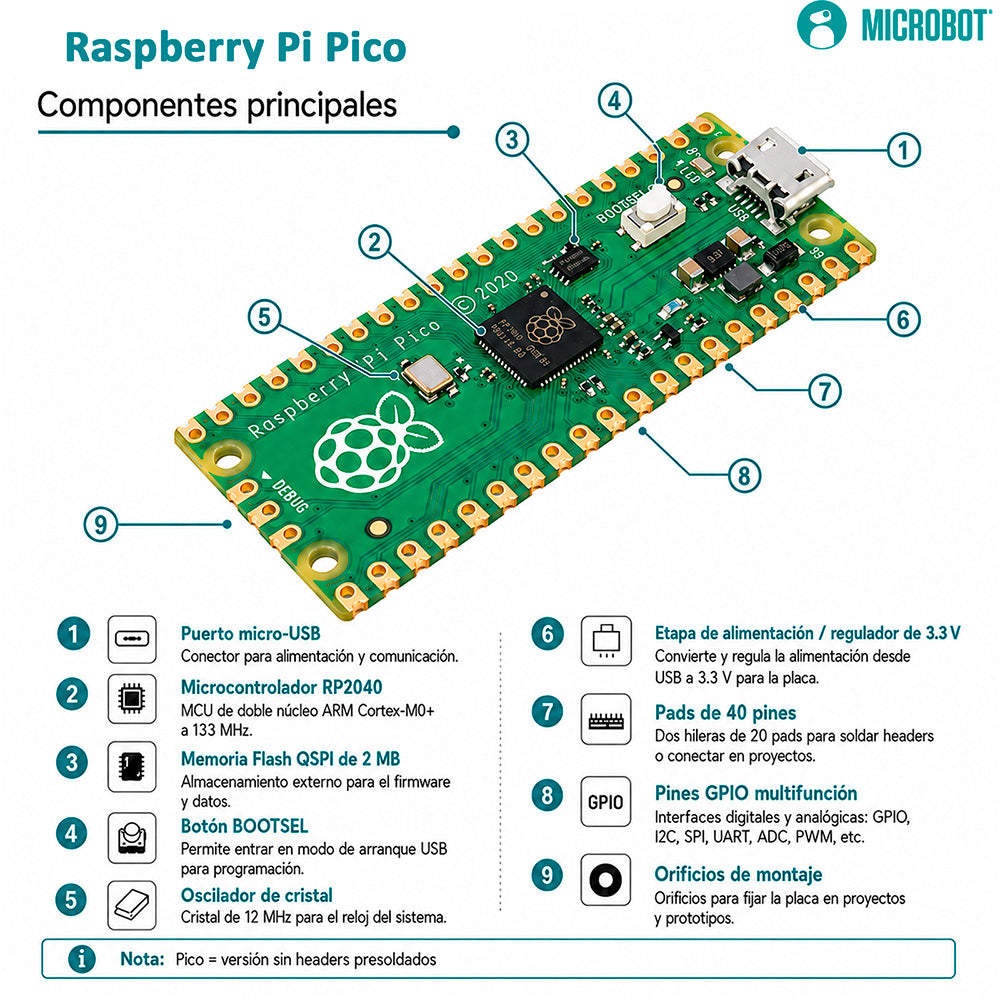

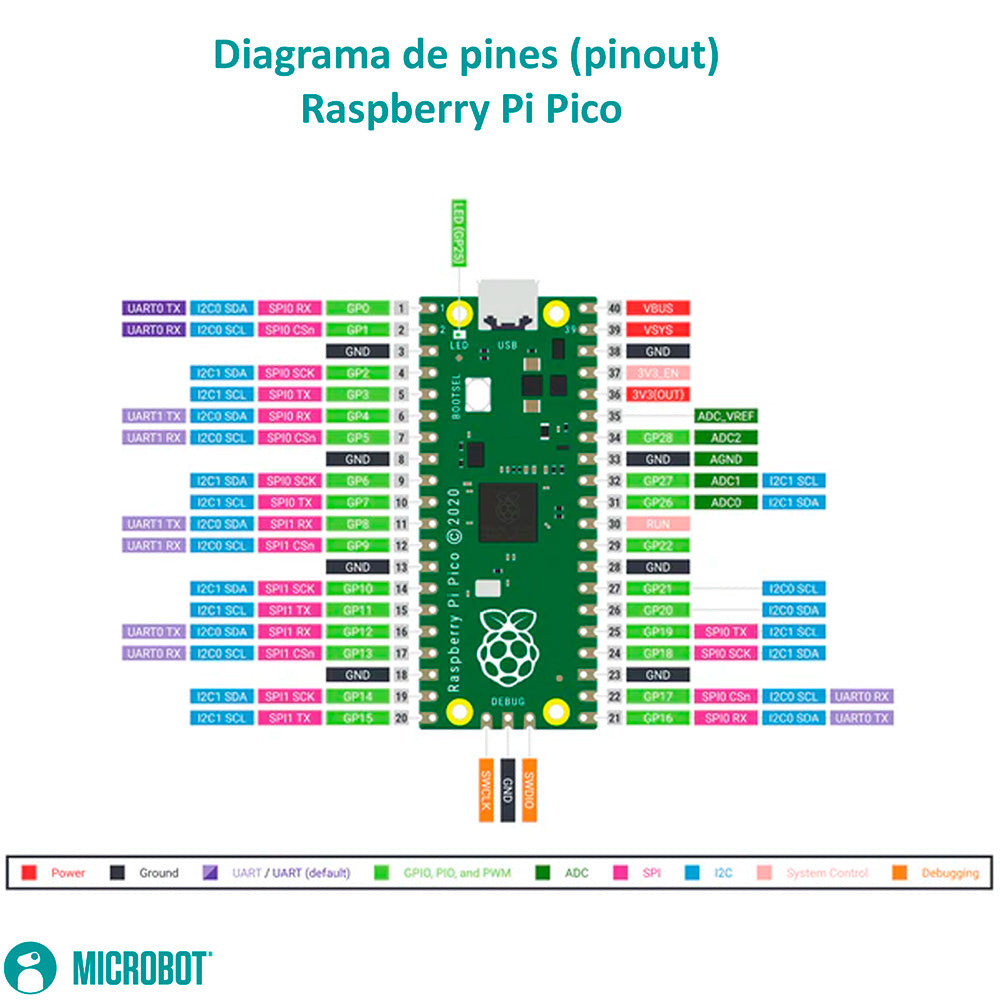

Microcontrolador RP2040 con doble núcleo ARM Cortex-M0+ de hasta 133 MHz, 264 kB de SRAM y 2 MB de Flash QSPI con ejecución en sitio. Expone 26 GPIO multifunción a 3.3 V, de los cuales 23 son digitales y 3 admiten conversión analógica de 12 bits a 500 ksps. Incluye 2× UART, 2× I2C, 2× SPI, 16 canales PWM y dos bloques PIO con 8 máquinas de estado programables. PCB de una sola cara de 51.3 × 21 mm y 1 mm de espesor, 40 pines en paso 2.54 mm con castellado en los bordes y cuatro barrenos de montaje de 2.1 mm. Alimentación por VSYS de 1.8 a 5.5 V mediante SMPS buck-boost, o 5 V ±10 % por micro-USB. Puerto SWD de 3 pines para depuración. Cumplimiento CE bajo EMC 2014/30/EU, UKCA, RoHS y REACH.

Es la base de los productos que se fabrican en serie: controladores embebidos en tablero, nodos de adquisición conectados por RS-485 o CAN mediante módulo externo, generación de protocolos a medida con el subsistema PIO, control de motores paso a paso y HMI simples con encoder y display. Si en cambio estás validando una idea sobre protoboard, el modelo con headers ya soldados te ahorra el paso del cautín.

INCLUYE

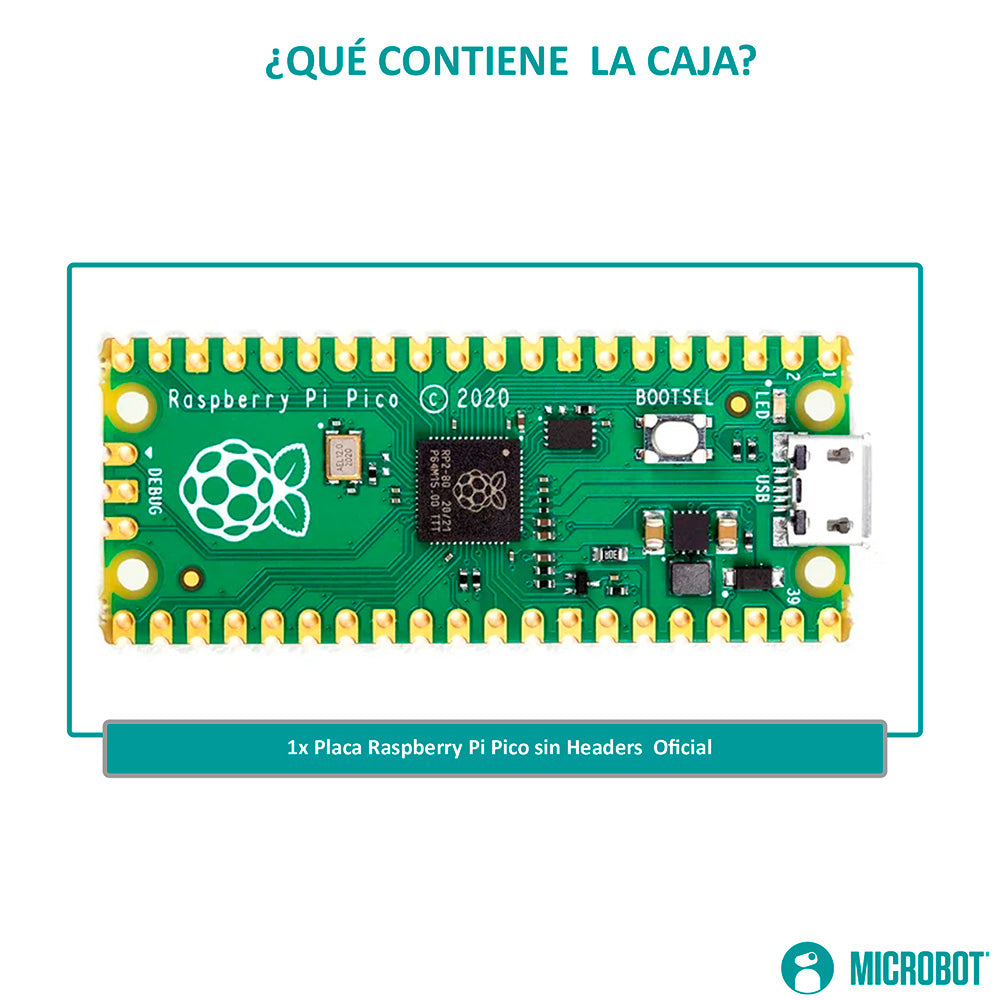

• 1 × Raspberry Pi Pico original

ESPECIFICACIONES

PREGUNTAS

 ¿Qué necesito para usarla?

Depende de a dónde va. Si vas a montarla en tu propia tarjeta, no necesitas nada más: los bordes vienen castellados para soldar la placa como si fuera un módulo de superficie. Si vas a usarla en protoboard, necesitas dos tiras de headers macho de 20 pines en paso 2.54 mm, cautín y soldadura. Y si prefieres saltarte ese paso, pide el Pico H, que ya viene con todo puesto.

Conecté la placa y mi computadora no la detecta. ¿Vino defectuosa?

Casi siempre es el cable. Muchos cables micro-USB solo llevan corriente y no tienen las líneas de datos, así que la placa enciende pero nunca aparece como unidad. Prueba con un cable de datos, y para entrar en modo de programación mantén presionado el botón BOOTSEL mientras conectas el USB: debe aparecer una unidad llamada RPI-RP2. Si con un cable de datos sigue sin detectarse, escríbenos y lo revisamos.

¿Puedo conectarle sensores de 5 V?

No directamente. Los GPIO trabajan a 3.3 V estrictos y no toleran 5 V: aplicar ese voltaje degrada los diodos de protección de la placa y la falla suele aparecer semanas después, cuando ya no es obvia la causa. Usa un convertidor de nivel lógico bidireccional entre tu sensor y la placa. Los pines VSYS y VBUS sí aceptan 5 V; los de señal no.

 ¿Emiten factura y qué garantía tiene?

Sí, factura CFDI 4.0 con XML y PDF. Garantía de 30 días naturales gestionada localmente por Microbot, sin trámite con el fabricante en el extranjero. No cubre daño por sobrevoltaje en los GPIO ni por soldadura, que son las dos causas de falla más comunes en este tipo de placa.
