Módulo Relevador 3 Canales 5A Optoacoplado para Raspberry Pi
Olvídate de quemar tu procesador por picos de retorno inductivo al controlar cargas externas. Este módulo de relevadores resuelve el problema de la automatización integrando aislamiento galvánico directamente en formato HAT, permitiendo gobernar equipos de potencia sin arriesgar tu lógica de 3.3V.
El módulo cuenta con 3 canales electromecánicos capaces de soportar 5A a 250VAC o 30VDC. Integra optoacopladores de seguridad por canal y terminales de tornillo robustas para cableado fijo. Su diseño incluye jumpers de selección de pines, lo que significa que puedes reasignar los pines de control si tu proyecto requiere apilar otro HAT simultáneamente que ocupe el I2C/SPI estándar.
Ideal para despliegues de domótica, control de iluminación en gabinetes, reinicio físico (power-cycling) de módems o enrutadores, e interfaces de automatización ligera donde se requiere separar físicamente el control del alto voltaje.
INCLUYE
- Módulo HAT Relevador (3 Canales)
- Tornillos de montaje y separadores (standoffs)
NO incluye:
- Placa base (se muestra en fotos solo como referencia de montaje)

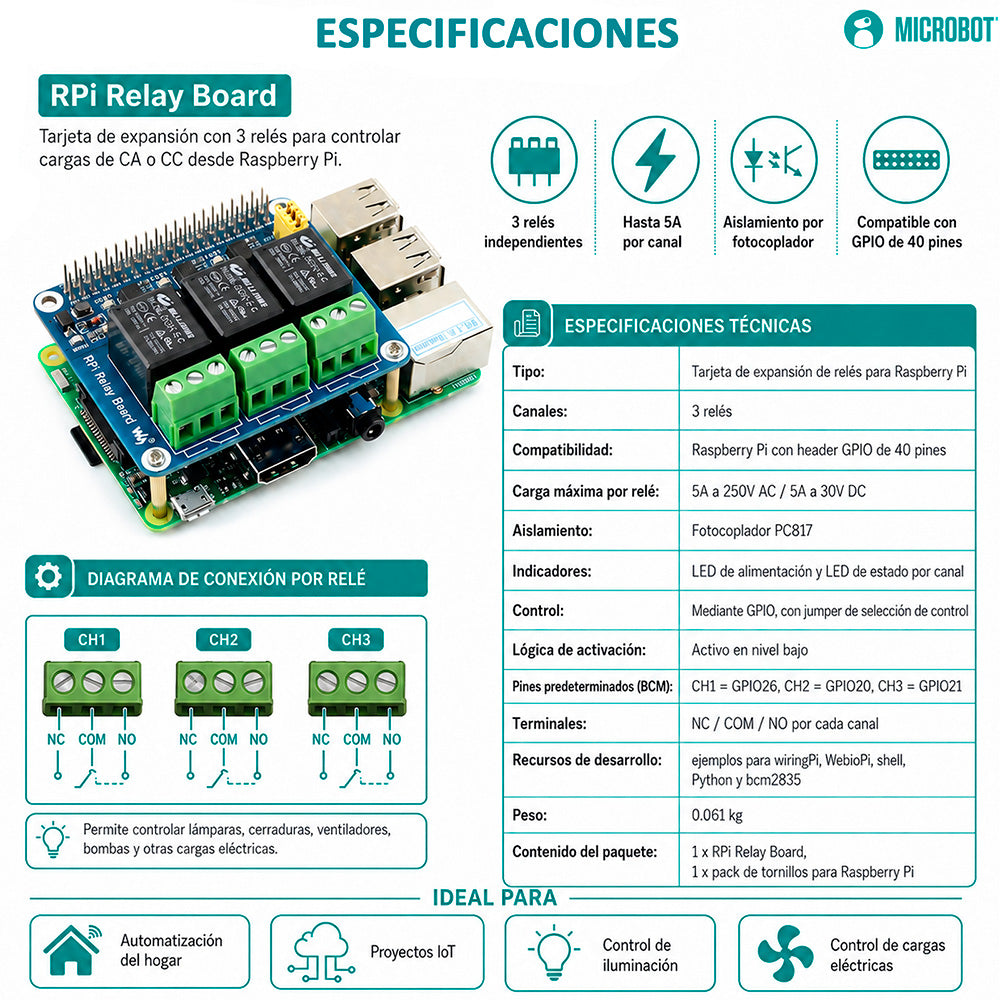

ESPECIFICACIONES
| Factor de Forma | HAT 40-pin GPIO |
| Canales | 3 relevadores (SPDT) |
| Capacidad de Contacto | 5A 250VAC / 5A 30VDC |
| Aislamiento | Optoacoplador integrado (1 por canal) |
| Compatibilidad de Hardware | Cabecera GPIO estándar de 40 pines |
| Indicadores | LED de encendido + 3x LEDs de estado por relevador |
PREGUNTAS
¿Este HAT requiere alimentación externa o toma la energía de la placa?
Toma su energía de alimentación (5V y 3.3V) directamente de los pines del GPIO. Asegúrate de que tu fuente de poder entregue al menos 3A estables, ya que activar los 3 relevadores simultáneamente añade carga al circuito.
¿Ocupa todo el GPIO o puedo conectar otros sensores?
El HAT se monta sobre los 40 pines, pero si retiras los Jumpers amarillos incluidos, puedes rutear el control del relé a pines libres mediante cables de puente (jumpers tipo Dupont), dejando los buses I2C o SPI libres para otras tarjetas.
¿Funciona con las versiones de placa más recientes?
Sí, es compatible a nivel de hardware con cualquier placa de la serie con conector estándar de 40 pines.
