Batería RTC Oficial Raspberry Pi 5 Recargable

Que tu Raspberry Pi 5 sepa la hora desde el primer segundo, aunque haya pasado días sin energía y sin red.

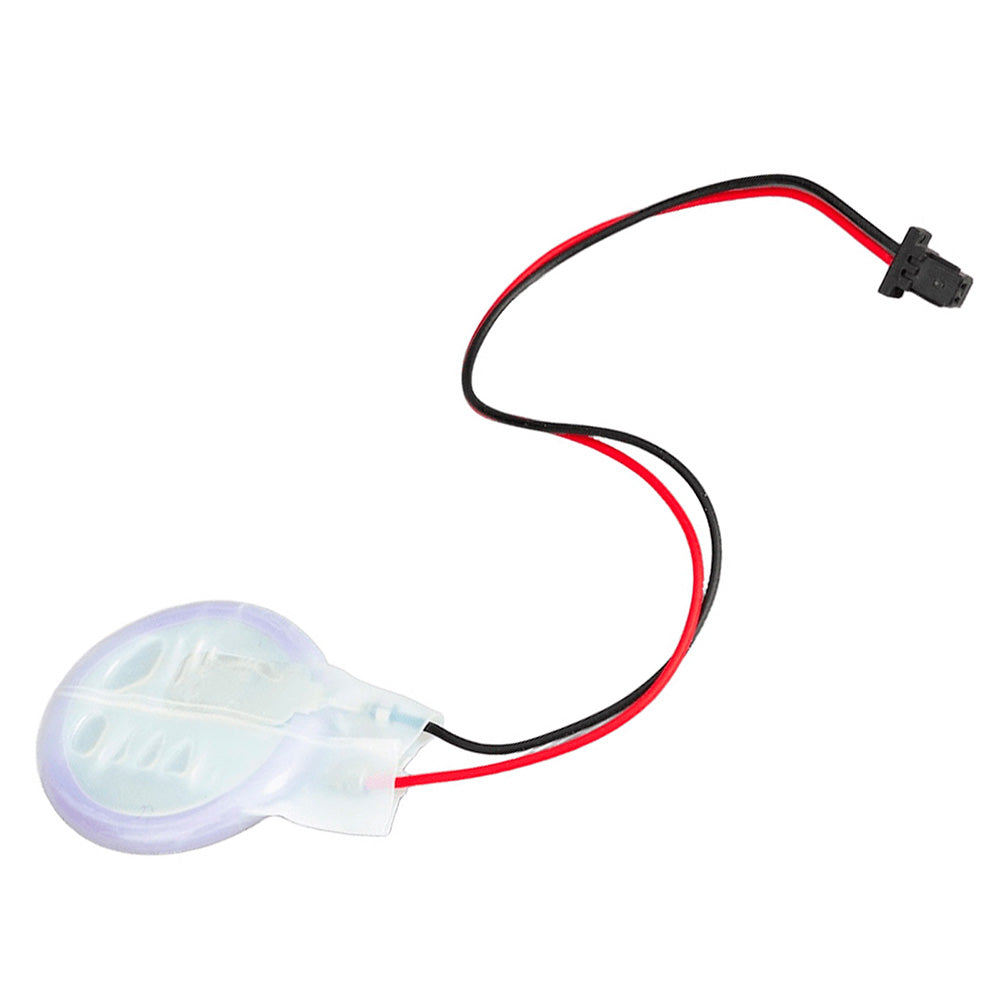

El Raspberry Pi 5 trae reloj de tiempo real (RTC), pero sin batería pierde la hora cada vez que se desconecta. Esta batería oficial de Raspberry Pi mantiene el reloj durante los cortes de energía: al volver a arrancar, el sistema ya tiene fecha y hora correctas sin esperar a la red. Es una celda ML2020 de litio-manganeso recargable de 3 V y 45 mAh, con conector JST-SH de 2 pines ya instalado para el puerto BAT (J5) del Raspberry Pi 5 y almohadilla adhesiva para fijarla dentro de la carcasa. El propio Pi 5 la recarga, pero la carga viene desactivada de fábrica: se activa con una línea en config.txt y se comprueba con un comando (ver Preguntas).

Pensada para el integrador que instala equipos sin acceso garantizado a Internet: gateways y registradores de datos que guardan cada lectura con la hora correcta, equipos que validan certificados o corren tareas programadas al arrancar, y kioscos o señalización digital que encienden antes de tener red. Si despliegas varios equipos, agrega la línea de carga a tu imagen maestra y todos saldrán configurados.

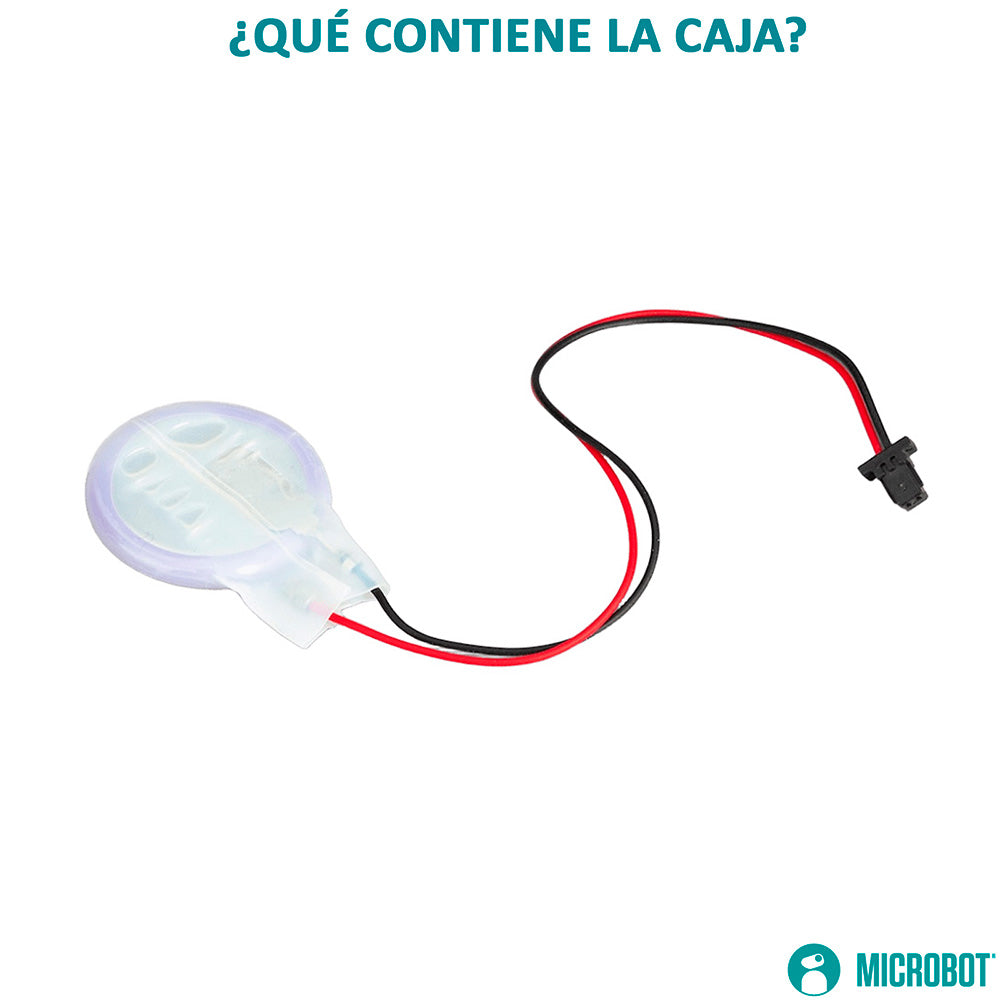

INCLUYE

• 1 × batería RTC oficial Raspberry Pi (celda ML2020 recargable) con cable y conector JST-SH de 2 pines
• 1 × almohadilla adhesiva de doble cara para fijarla dentro de la carcasa


No incluye:

• Raspberry Pi 5, carcasa ni fuente de alimentación.

ESPECIFICACIONES

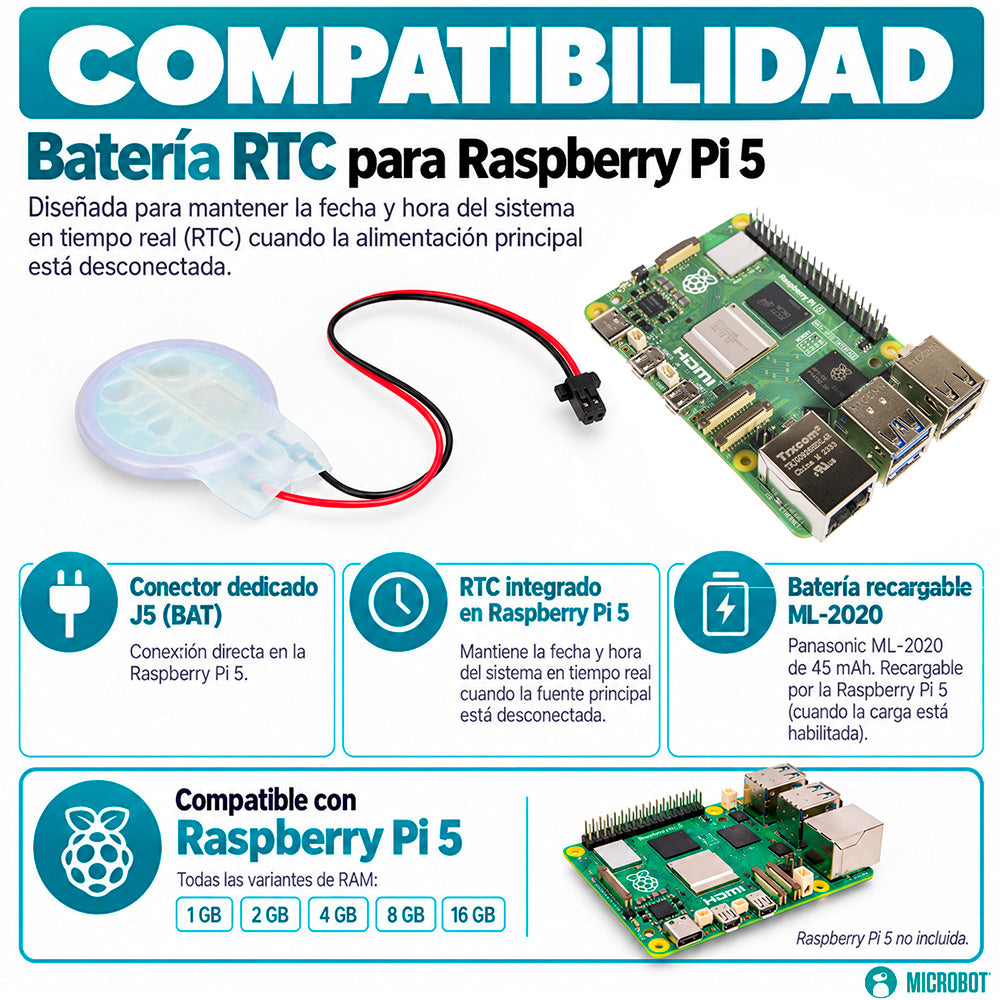

• Compatibilidad: Raspberry Pi 5 (todas las versiones de memoria)
• Tipo de celda: ML2020, litio-manganeso, recargable
• Voltaje nominal: 3 V
• Capacidad nominal: 45 mAh
• Carga: desde el Raspberry Pi 5, corriente constante de 3 mA y voltaje constante; desactivada de fábrica, se activa en config.txt
• Voltaje de carga recomendado: 3.0 V (dtparam=rtc_bbat_vchg=3000000 en /boot/firmware/config.txt)
• Comprobación de la carga: cat /sys/class/rtc/rtc0/charging_voltage debe mostrar 3000000
• Conector: JST-SH de 2 pines, ya instalado
• Conexión en la placa: puerto BAT (J5) del Raspberry Pi 5, a la derecha del conector USB-C
• Montaje: almohadilla adhesiva de doble cara incluida
• Medidas de la celda: 20 mm de diámetro × 2 mm de espesor
• Temperatura de operación de la celda: −20 °C a 60 °C

PREGUNTAS

¿Funciona con Raspberry Pi 4, 500 u otro modelo?

No. Es para el puerto BAT (J5) del Raspberry Pi 5. El Raspberry Pi 4, 400, 3 y Zero no tienen reloj de tiempo real integrado; para ellos se usa un módulo RTC con su propia pila. Las placas IO oficiales de Compute Module usan una pila CR2032 en portapila. En Raspberry Pi 500 y 500+, Raspberry Pi no documenta esta batería: consúltanos antes de comprar.

¿Se carga sola al conectarla?

No. El Raspberry Pi 5 trae la carga desactivada de fábrica. Agrega al final de /boot/firmware/config.txt la línea dtparam=rtc_bbat_vchg=3000000 y reinicia. Cópiala exacta, con guiones bajos: con cualquier diferencia, la carga no se activa. En Raspberry Pi OS actual el archivo está en /boot/firmware/; la ruta /boot/config.txt es de versiones anteriores y ahí no surte efecto.

¿Cómo compruebo que se está cargando?

Después de reiniciar, ejecuta cat /sys/class/rtc/rtc0/charging_voltage y revisa el resultado: si muestra 3000000, la carga está activa; si muestra 0, revisa la línea y el archivo.

¿Dónde la conecto y dónde la pego?

En el puerto BAT (J5), a la derecha del conector USB-C de alimentación. El conector entra en una sola posición: no lo fuerces. Después fíjala con la almohadilla incluida en una pared interna o en la tapa de la carcasa, lejos del ventilador y de los disipadores.

¿Puedo usar una pila CR2032 u otra?

No la recomendamos. Raspberry Pi no recomienda pilas de litio no recargables, como la CR2032, porque el reloj del Pi 5 consume más que un módulo RTC dedicado y la agota pronto, y prohíbe usar celdas de ion-litio, como la LIR2032.

¿Funciona con Home Assistant OS?

El reloj es del Raspberry Pi 5 y la carga se activa con la misma línea, en el config.txt de la partición de arranque. En Home Assistant OS ese archivo se edita desde otra computadora, con la tarjeta o el disco de arranque conectados. Después comprueba que charging_voltage muestre 3000000: hay usuarios que reportan que, al arrancar desde NVMe, la carga no se activó.
